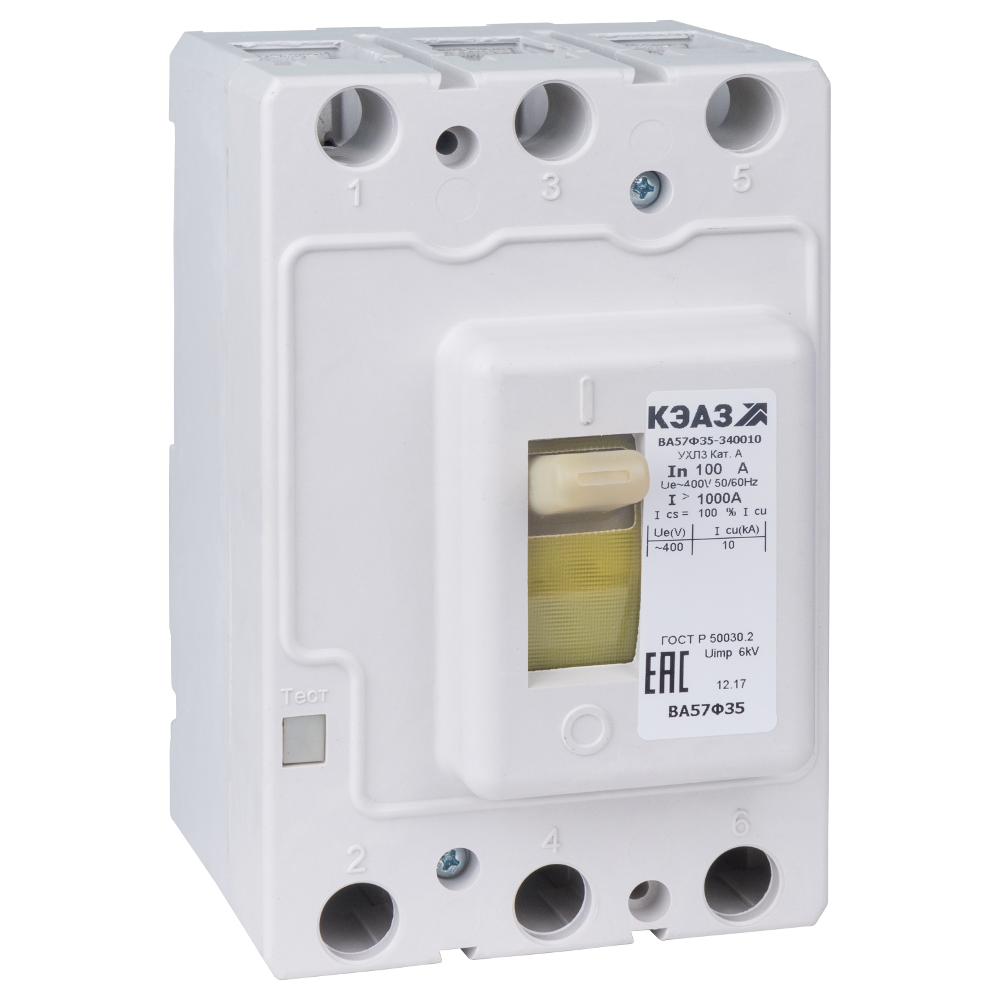

Выключатель автоматический ВА57Ф35-340010-63А-630-400AC-УХЛ3-КЭАЗ

Основные характеристики

Классификация

• Базовая уставка: да

  Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)

• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 112
• Габариты изделия: Высота (мм): 175
• Габариты изделия: Глубина (мм): 130

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 63

  Частота тока (Гц): 50/60

• Род тока: AC

• Номинальное рабочее напряжение переменного тока Ue (В): 400

• Предельная коммутационная способность переменного тока Icu (кА): 10

• Вспомогательные (свободные) контакты: Нет

• Наличие привода: ручной

• Уставка расцепителей токов короткого замыкания: 630А

• Наличие независимого расцепителя: нет

• Регулировка максимальных расцепителей тока: нет

• Вид расцепителей: тепловой и электромагнитный

• Номинальное напряжение изоляции Ui (В): 690

  Номинальное импульсное напряжение Uimp (кВ): 6

• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100

• Номинальный продолжительный ток Iu (А): 63

• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 15

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 185
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 4х30
• Вид присоединяемых проводников: шина/провод

  Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20

  Диапазон рабочих температур (˚С): от -60°С до +40°С

• Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
• Дополнительное оборудование: комплект зажимов №1

  Дополнительный расцепитель: Нет

• Наличие вспомогательных контактов сигнализации: нет
