- Тип предохранителя - ППН
- Номинальный ток плавкой вставки, In: 2; 4; 6; 8; 10; 12; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250 А
- Номинальная отключающая способность - 100 кА
- Номинальное напряжение: постоянное 220 В; переменное 400 В
- Максимальные потери мощности: 250А - 23Вт;

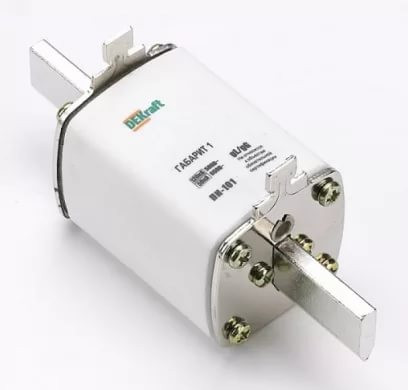

Предохранитель серии ППН оснащен токоограничивающей плавкой вставкой общего назначения типа gG. Он предназначен для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением до 500 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 440 В при перегрузках и коротких замыканиях.
Устанавливаются:
- В наземных стационарных комплектных устройствах;
- В вводно-распределительных устройствах жилых, общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, шкафы и ящики управления.
Преимущества ПН2 в эксплуатации: - Конструкция контактной системы ножевого типа и болтового присоединения.
- Ножи плавких вставок и контакты основания выполнены из электротехнической меди марки М1 с гальваническим покрытием (оловянирование), что обеспечивает высокие показатели токопроводности.
- Плавкий элемент выполнен из электротехнической меди с нанесением напайки из олова, что позволяет обеспечить широкий диапазон защитной характеристики (qG), т. е. защиту как от коротких замыканий, так и от перегрузок.
- Использована современная технология засыпки наполнителем (кварцевый песок высокой химической очистки), что позволяет достичь высокой плотности заполнения и обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании.
- Конструкция контактных выводов (покрытие - 0.6) обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными, и шин с помощью резьбовых соединений.
- Полный ассортимент плавких вставок и держателей плавких вставок.
Условия эксплуатации:
- Максимальная высота эксплуатации не более 2000 м над уровнем моря;
- Режим работы - продолжительный;
- Группа условий эксплуатации М7, М25 по ГОСТ 17516.1;
- Рабочее положение в пространстве - вертикальное или горизонтальное;
- Температура окружающего воздуха от -60 до +40 градусов по Цельсию, атмосфера типа 2 по ГОСТ 15150
- Окружающая среда не должна содержать газы, жидкость и пыль в концентрациях, нарушающих работу аппарата
