Описание

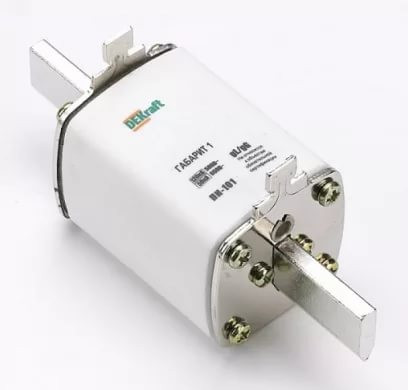

Предохранители ножевые DEKraft ПН-101 предназначены для защиты электроустановок и кабельных линий от перегрузки и короткого замыкания. Предохранители ножевые используются в однофазных и трехфазных сетях переменного тока, напряжением до 660 В, частотой 50 Гц.
Керамические ножевые предохранители представляют собой наиболее компактные и экономичные устройства защиты электрических цепей и кабельных линий от перегрузок и высоких токов короткого замыкания.
Предохранители ножевые серии ПН-101 относятся к категории без временной задержки (стандартные предохранители) маркировка gG/gL с номинальными токами от 2А до 630А.
Предохранители ножевые серии ПН-101 соответствуют требованиям ГОСТ Р 50339.02003, ГОСТ 50339.22003 (МЭК60269), что позволяет заменять ими как отечественные, так и зарубежные аналоги с классификацией NV/NH.
Принцип действия
Применение предохранителей позволяет быстро и надежно производить отключение электрических цепей, и тем самым исключать возможность подачи недопустимых перегрузок на защищаемое оборудование.
Предохранители типа gG/gL обладают высокой отключающей способностью и стабильностью характеристик. Применение предохранителей типа gG/gL позволяет обеспечивать селективность защиты при КЗ.
Предохранители ножевые реагируют на внезапное повышение температуры, следовательно обладают хорошей способностью к отсечке тока.
Внутри керамического корпуса находится медный плавкий элемент, соединенный точечной сваркой с контактными ножами. Плавкий элемент при сборке помещается точно вцентр корпуса. При срабатывании предохранителя выгораютчасти плавкого элемента и возникшая дуга гасится.
Свободное пространство заполняется кварцевым песком строго определённой грануляции и химического состава. Это ограничивает температуру, развивающуюся в электрической дуге при коротком замыкании.
Предохранители ножевые серии ПН-101 отличаются большим рабочим напряжением - до 500 В/660 В, высокой отключающей способностью - до 120 кА/50 кА, меньшими габаритами, наличием индикатора срабатывания (выдвижной шток) и меньшей потерей мощности.
Это позволяет не только экономить электроэнергию, но и приводит к меньшему нагреву предохранителя. Снижение потерь мощности достигается конструкцией предохранителей и покрытием контактных ножей сплавом олово-висмут, что значительно снижает сопротивление.
Сфера применения
Областью применения являются:
- вводно-распределительныеустройства;
- шкафы и пункты распределительные;
- оборудование трансформаторных подстанций;
- шкафы управления и низкого напряжения.
