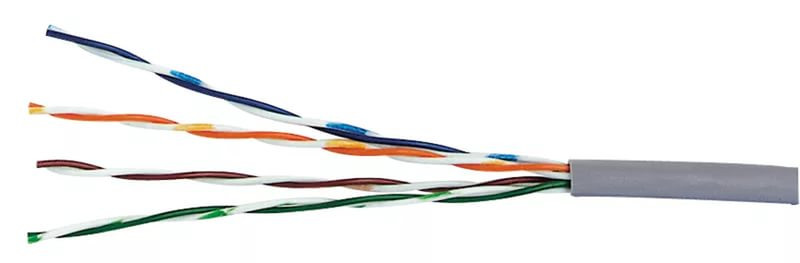

parlan™ 6 u/utp - кабель симметричный парной скрутки категории 6, предназначенный для передачи сигналов
частотой до 250 МГц в цифровых сетях связи по международному стандарту МЭК 61156-5 и для структурированных
кабельных систем (канал класса Е) по международному стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В
переменного тока.
Сердечник кабеля состоит из 4-х скрученных пар с однопроволочными токопроводящими жилами номинальным
диаметром 0,57 мм, с изоляцией из сплошного полиэтилена, разделенными крестообразным сепараторам.
Оболочка выполнена из ПВХ – пластиката (для внутренней прокладки). Цвет оболочки – серый. На поверхности оболочки
нанесена маркировка с указанием производителя, марки, длины.
Условия эксплуатации:
• Окружающая среда - от минус 40°С до плюс 70°С;
• Стоек к повышенной влажности воздуха – до 98% при температуре до 35°С;
• Минимальный допустимый радиус изгиба при прокладке и монтаже – 10 максимальных наружных размеров (диаметров)
кабеля;
• Допустимое растягивающее усилие при натяжении кабеля не более 20 Н на одну пару;
• Срок службы кабелей – 15 лет.
Электрические характеристики кабеля
(протокол испытаний стр.20):
1. Электрическое сопротивление (двух жил пары) постоянному току при температуре 20°С – не более 16,0 Ом/100м;
2. Омическая асимметрия жил в рабочей паре на длине 100 м – не более 2%;
3. Электрическое сопротивление изоляции жил при температуре 20°С – не менее 5000 Ом х км;
4. Емкостная асимметрия пары относительно земли при частоте 0,8 – 1,0 КГц – не более 160 пФ/км.;
5. Волновое сопротивление:
в диапазоне частот от 4 до 100МГц – 100±15 Ом;
в диапазоне частот от 100 до 250МГц – 100±22 ОМ;
6. Скорость распространения не менее 60%.
parlan™ 6 f/utp - кабель симметричный парной скрутки категории 6, предназначенный для передачи сигналов
частотой до 250 МГц в цифровых сетях связи по международному стандарту МЭК 61156-5 и для структурированных
кабельных систем (канал класса Е) по международному стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В
переменного тока.
Сердечник кабеля состоит из 4-х скрученных пар с однопроволочными токопроводящими жилами номинальным
диаметром 0,57 мм, с изоляцией из сплошного полиэтилена, с экраном из алюмополимерной ленты, разделенными
крестообразным сепараторам.
Оболочка выполнена из ПВХ – пластиката (для внутренней прокладки). Цвет оболочки – серый. На поверхности оболочки
нанесена маркировка с указанием производителя, марки, длины.
Условия эксплуатации:
• Окружающая среда - от минус 40°С до плюс 70°С;
• Стоек к повышенной влажности воздуха – до 98% при температуре до 35°С;
• Минимальный допустимый радиус изгиба при прокладке и монтаже – 10 максимальных наружных размеров (диаметров)
кабеля;
• Допустимое растягивающее усилие при натяжении кабеля не более
20 Н на одну пару;
• Срок службы кабелей – 15 лет.
Электрические характеристики кабеля (протокол испытаний стр.22):
1. Электрическое сопротивление двух жил пары постоянному току при температуре 20оС – не более 16,0 Ом/100м.;
2. Омическая асимметрия жил в рабочей паре на длине 100 м - не более 2%;
3. Электрическое сопротивление изоляции жил при температуре 20°С - не менее 5000 Ом х км;
4. Емкостная асимметрия пары относительно земли при частоте 0,8 – 1,0 КГц – не более 160 пФ/км.;
5. Волновое сопротивление:
в диапазоне частот от 4 до 100МГц - 100±15 Ом;
в диапазоне частот от 100 до 250МГц - 100±22 ОМ;
6. Скорость распространения не менее 60%.
