Общие характеристики трансформаторов

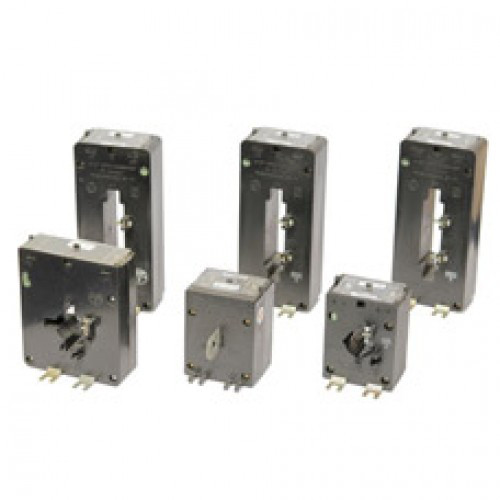

Трансформаторы тока ТШП-0,66-1-5-0,5S 600/5 УЗ
Трансформаторы соответствуют требованиям ГОСТ 7746-2001.
Вид климатического исполнения — УЗ по ГОСТ 15150-69.
Трансформаторы ТОП-0,66 устойчивы к воздействию внешних механических факторов для группы механического исполнения М2 ГОСТ 30631-99 и рассчитаны на установку на высоте не более 1000м над уровнем моря.
Класс нагревостойкости изоляции — В по ГОСТ 8865-93.
По условиям установки на месте работы, трансформаторы могут быть встраиваемые, допускают установку в пространстве в любом положении.
Сердечники трансформаторов тока на первичные токи 10 … 500 А класса точности 0,5S имеют два варианта конструктивного исполнения:
- Из электротехнической стали;
- Комбинированный из электротехнической стали и нанокристаллического сплава;
Номер варианта конструктивного исполнения указан в составе условного исполнения тока. Детали корпуса выполнены из трудногорючей пластмассы.
По способу защиты от поражения электротоком трансформаторы относятся к классу 0 по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96.
В конструкции трансформаторов ТОП-0,66 предусмотрено наличие двойных контактов, которые предназначены для обеспечения возможности проведения контрольных проверок на объекте без отключения нагрузки и, для класса точности 0,5S, 0,2 и 0,2S пломбируемого контакта потенциального вывода для подключения обмотки напряжения счетчика, что препятствует потере электроэнергии.
